定制低温杜瓦瓶通常设计压力规范

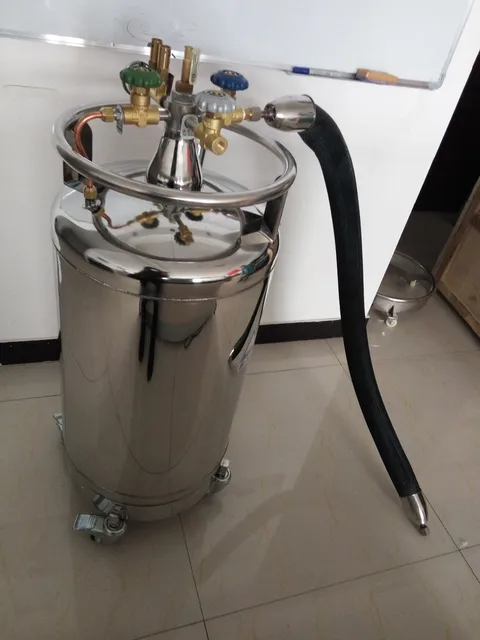

一、引言

二、设计压力的核心要素

1. 介质特性的影响
   不同低温液体的物理性质差异显著。例如，液氢的饱和蒸气压随温度变化剧烈，在 - 253℃时设计压力通常不高于 3.45 barg（50 psig），而液氮在 - 196℃时的正常使用压力范围为 0.27-1.1 MPa。设计时需根据介质的临界温度、沸点及膨胀系数，通过公式 Ps=f(T) 计算饱和蒸气压，确保压力控制系统匹配介质特性。
2. 工作压力与设计压力的关系
   工作压力是设备正常运行时的压力上限，而设计压力需在此基础上留有安全裕度。例如，某液氧杜瓦瓶的正常使用压力为 0.8-1.0 MPa，设计压力则设定为 1.4 MPa，安全阀开启压力为 1.68 MPa。对于高压场景（如 LNG 运输），设计压力可达 3.0 MPa 以上，需采用 ASME BPVC VIII Div.3 标准中针对超高压容器的设计方法。
3. 外部载荷与结构强度
   杜瓦瓶在真空状态下承受大气压力（约 0.1 MPa），同时需考虑内部介质重力及运输震动等横向载荷。例如，某柱形杜瓦瓶的圆端板在大气压与 OMT（26 kg）重力共同作用下，通过有限元分析验证其厚度需满足挠度≤0.2 mm 的要求。

三、国际与行业标准解析

1. ASME BPVC VIII 系列标准
• Div.1：适用于常规压力容器，设计压力通常≤20 MPa，需满足应力分析与焊接工艺要求。
• Div.3：针对超高压容器（＞10,000 psi），采用爆破压力设计法，材料需通过氢脆敏感性测试。
2. 国内标准与特殊规范
• GB 18442：规定低温压力容器的设计温度范围及压力等级，要求内胆与外壳材料的低温冲击韧性满足 - 196℃环境需求。
• T/CCGA 40011-2021：针对液氢杜瓦，强制要求两级安全阀设计（一级为最大操作压力的 1.1 倍，二级为设计压力），并采用氦质谱检漏确保真空夹层漏率≤1.0×10⁻² Pa。
3. 国际运输规范
   运输型杜瓦瓶需符合 ISO 20421-1:2019，要求充装量≤容积的 80%，泄压装置排放能力满足 GB 50177 中爆炸危险区域的安全距离。例如，液氮罐运输时需通过尼龙带固定，箱体透气孔设计防止压力积聚。

四、材料选择与结构设计

1. 低温材料的关键性能
• 抗低温脆性：奥氏体不锈钢（如 304L）在 - 196℃时仍保持良好韧性，抗拉强度≥515 MPa，优于铝合金。
• 抗氢脆性能：液氢杜瓦的内胆材料需通过 GB/T 34542.3 氢脆敏感度测试，非金属部件需具备抗氢渗透能力。
2. 多层绝热与真空技术
   高真空多层绝热（MLI）结合镀铝膜可将漏热率降至极低。例如，液氦敞口杜瓦采用液氮冷屏与冷氦气蒸汽冷屏耦合设计，静态蒸发率＜2.2 L/h。真空夹层压力需≤10⁻³ Pa，通过定期氦质谱检漏维持绝热性能。

五、测试验证与安全冗余

1. 压力测试与无损检测
• 液压试验：以 1.5 倍设计压力进行测试，保压 30 分钟无泄漏。
• 无损检测：内胆焊缝需进行射线检测（AB 级，Ⅱ 级合格）及渗透检测（Ⅰ 级合格），确保无裂纹等缺陷。
2. 安全冗余设计
• 双重泄压系统：安全阀与爆破片组合使用，例如液氢杜瓦的一级安全阀整定压力为最大操作压力的 1.1 倍，二级为设计压力，爆破片爆破压力≤最大允许工作压力的 105%。
• 智能化监测：物联网液位计实时监测压力、温度及真空度，异常时通过手机 App 推送报警信号。

六、典型应用场景与案例

1. 液氢储存与运输
   某液氢杜瓦采用无磁不锈钢（相对磁导率＜1.05），预留氦液化器接口实现零蒸发运行，满足超导磁体测试需求。其内胆设计压力 3.45 barg，配备禁油压力表与紫外火焰探测器，符合 GB/T 40060 的防爆要求。
2. 医疗与科研领域
   生物冻存用杜瓦瓶需维持 - 196℃稳定环境，设计压力 0.8-1.0 MPa，通过全自动液位控制系统确保液位波动＜5 mm，蒸发率≤2.1%/d。

七、结论
