气相液氮罐

YDD-850 气相液氮罐 生物样本库液氮罐

型       号   YDD-850
参       数

详细可见参数表

YDD-850生物样本库液氮罐 气相液氮罐
生物样本库液氮罐气相液氮罐系统是在吸收国外优秀产品技术的精髓的基础上大力创新,采用独特的抽真空专利技术和多层绝热技术,确保极低的液氮蒸发损失率(<0.8%天):所有的焊缝经过金属探伤和氦质谱仪检测,产品100%经液氮严格检测,内外桶材料均选用优质不锈钢制作。整个生产过程严格按照ISO9001:2008和ISO13485:1996质量控制程序生产。
技术参数:


型号

YDD-850

罐体参数

托盘底部液氮量(L)

135

样本储存空间容积(L)

694

罐体几何容积(L)

959

罐体有效容积(L)

890

罐体口径(mm

465

内部有效高度(mm

773

罐体外径(mm

1190

罐体总高(mm

1559

罐体空重(kg

441

罐体操作高度

980

满载总重量(KG)

1160

门宽要求≥mm

1210

日蒸发率%

0.85

电源电压

220VAC24VDC

0.5ml冻存管最大存储数量

0.5ml标准冻存管数量

56100

5×5  0.5ml方提桶数量

4

10×10  0.5ml方提桶数量

32

5×5盒子数量

68

10×10盒子数量

544

0.5ml方提桶层数

17

5×5   0.5ml冻存盒尺寸

76*76*40

10×10  0.5ml冻存盒尺寸

134*134*40

5×5   0.5ml冻存架尺寸

82*84*42

10×10  0.5ml冻存架尺寸

142*144*42

2ml内旋式冻存管最大存储数量

1.21.82ml内旋式冻存管数量

42900

5×5方提桶数量

32

10×10方提桶数量

4

5×5盒子数量

52

10×10盒子数量

416

方提桶层数

13

5×5   2ml冻存盒尺寸

76*76*54

10×10 2ml冻存盒尺寸

134*134*54

5×5   2ml冻存架尺寸

82*84*56

10×10 2ml冻存架尺寸

142*144*56

2ml小样冻存盒最大存储数量

2ml外旋式冻存管数量

18048

小样冻存架数量

188

小样冻存盒数量

2256

小样冻存架层数

12

冻存盒尺寸

161*58*18

冻存架尺寸

163*62*23

5ml矮胖型冻存管最大存储数量

5ml冻存管(矮胖型)数量

11880

3×3  5ml方提桶数量

4

6×6  5ml方提桶数量

32

3×3冻存盒数量

40

6×6冻存盒数量

320

5ml方提桶层数

10

3×3   5ml冻存盒尺寸

76*76*67

6×6   5ml冻存盒尺寸

134*134*67

3×3   5ml冻存架尺寸

82*84*70

6×6   5ml冻存架尺寸

142*144*70

5ml细长型冻存管最大存储数量

5ml冻存管(细长型)数量

18844

5×5  5ml方提桶数量

4

9×9 5ml方提桶数量

32

5×5冻存盒数量

28

9×9冻存盒数量

224

5ml方提桶层数

7

5×5   5ml冻存盒尺寸

76*76*100

9×9   5ml冻存盒尺寸

134*134*100

5×5   5ml冻存架尺寸

82*84*102

9×9   5ml冻存架尺寸

142*144*102

麦管最大存储数量

0.5ml细管(麦管)数量

304920

0.25ml细管(麦管)数量

699360

Ø76圆提筒数量

120

Ø63圆提筒数量

16

Ø38圆提筒数量

40

圆提筒层数

5

层高

135

YDD-850生物样本库液氮罐 气相液氮罐
内部结构:

生物样本和干细胞、人类精子库等液氮罐的气相储存
液氮罐储存样本的时候冷却的速度和方法对细胞活性和RNA完整性有重大影响,储存样本会影响样本的质量,决定样本以后的使用可能性,因此气相液氮库将是生物样本库存储的未来主流方向,德世公司一直专注于生物样本库的建设,从大量的生物样本库建设实践中总结经验,为您优选出气相液氮系统,本系统由不锈钢智能气相液氮罐、液氮补给、数据管理系统等组成。储存样本时候冷却的速度和方法对细胞活性和RNA完整性有重大影响,储存样本会影响样本的质量,决定样本以后的使用可能性,因此气相液氮库将是生物样本库存储的未来主流方向

产品特性:

① 可兼容气相和液相储存模式;
② 多种容量可供选择,最大程度满足您的储存需求;
③ 单位占地面积上存储更多样本,降低存储成本;
④ 出色的温度均匀性及稳定性;
⑤ 卓越的开盖后温度稳定性;
⑥ 先进的温度、液位监控及报警系统,可联网远程监控;
⑦ 自动补给液氮系统,安全省力;
⑧ 微处理控制系统可永久保存运行数据;
⑨ 一键除雾功能,方便查找及取放样品;
⑩ 多项人性化设计,操作舒适;
⑪ 可锁定罐盖,充分保证样品安全;
⑫ 标配一体式折叠台阶和辅助工作台;
⑬ 产品符合CE质量认证;
使用范围:适用于DNA、RAN、干细胞、血浆、精液、胚胎、各类组织器官等大批量生物样本的长期保存。

一、液氮罐的智能化控制
(1)智能化的控制
  自动、手动启动/停止补充液氮功能
  补液电磁阀控制保护功能
  ONE FILL ALL FILL功能
  安全补液功能
  (2)高精度的数据采集 高精度采集温度、液位高度、电池电量液氮蒸发损失率等数据。
  (3)完善的报警功能:19种故障报警,报警方式采用屏幕闪烁显示+声光报警短信报警同时激发。
  (4)方便的操作显示
  10寸高分辨率液晶屏触摸屏显示操作。
  具备留言薄功能,能提示接班者查看上一班人员留言提示等;
  (5)通信功能
  标准的MODBUS协议。
  提供1路独立RS-485接口和以太网接口。
  配备监控中心计算机软件,实现集中监控所有生物容器。
  (6)特殊功能
  一键除雾功能。自动补液时,若监测到管路温度高于阀值自动打开放气电磁阀释放热气。

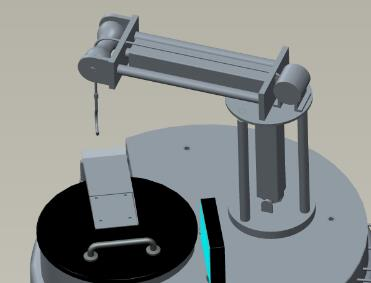

  二、方提桶提吊装置(可选配) 由于提桶高度是13层,相对来说比较高也比较重,因此我们考虑设计了提升装置来解决提吊困难的问题。提桶需要提升700mm以上才能将提桶取出来,罐体高度约1.4米,考虑到总高度问题,我们采用升降原理将提吊装置的总高度做到最低。提升装置底座可以手动任意位置选择,提升机采用螺旋形式,采用电动点动的工作模式,当提升到需要的任意位置即可停止上升。提升机横梁也采用螺旋形式,通过点动控制,伸到任意位置亦可停止。

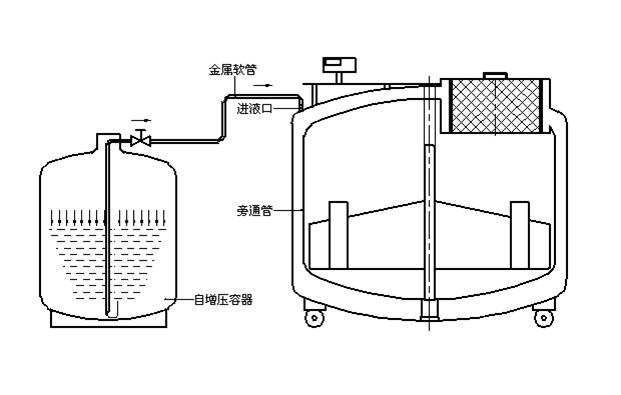

  三、液氮供应系统&mdash;&mdash;液氮补给罐
  液氮补给罐是利用管内少量液氮气化产生压力,使容器能自动排放液氮,从而为其他容器进行液氮的补充。外壳采用304奥体低温专用不锈钢制作,两路多级安全系统,确保产品使用安全可靠,阀门借口布局合理,操作安全方便。
  补给罐与液氮储存罐之间采用法兰真空软管柔性连接.
补 给 罐

型号 参数(几何容积L)
YDZ-200 200
YDZ-300 300
YDZ-500 500



四、数据管理系统

数据管理系统主要特点:
  (1)核心关键数据保存不低于25年。
  (2)可方便接入其它类型数据监控系统。
  (3)多重数据安全保护系统。
  1、硬件:监控中心硬件由监控工作站、系统服务器、存储服务器、WEB服务器、路由器、打印机、在线式UPS、语音报警系统、短信报警系统、大屏幕液晶电视墙或电脑(可选)等组成。
  2、软件:系统软件由三大模块组成:
  1、液氮罐监控:实时采集低位、高位温度,检测液位高度;根据液位值和温度值自动开关进液电磁阀;发送报警信息。
  2、样本管理:样品进出入库管理,样本查询。
  2.1对于单个样本,通过扫描冻存管上的二维码即可调出样本的相关信息。取用时记录取用人、取用时间、用量、用途等信息,生成并打印出取用登记表,供取用人签字确认,也可一次批量取用。
  2.2系统提供强大的样本查询功能。用户可根据多种条件组合查询样本信息,查询结果可以直接以预设格式打印出来,或是导出为Excel表格做进一步处理。
  2.3提供空间整体及冻存盒使用情况的直观预览,用图块代表试管,图块颜色表示位置占用及试管使用情况,提供用户权限管理功能保障样本信息安全。
  2.4可实现系统互联,自动将样本库标本对应的病理检查结果归档到样本库系统中来,供样本库用户参考方便用户对样本信息的录入、检索、筛选和调用进行。
  3、安全监控(低氧报警、配电监控):低氧报警:实时检测库区氧气浓度并报警。配电监控:实时监控整个生物样本库液氮存储区域的供用电状况,确保任何电力故障在第一时间告知并做相应处理,确保对液氮罐自动化补液和故障报警。


班德液氮罐全系产品提供一年免费售后服务
五年真空质保。
