液氮冷却系统设计通常有哪些组成

　　液氮冷却系统凭借-196℃的低温优势，在工业加工、医疗科研、食品速冻、航空航天等领域应用广泛，其核心是通过液氮汽化吸热实现快速、精准降温。一套完整的液氮冷却系统并非单一设备，而是由多个功能模块协同构成，各模块的选型、匹配与布局直接决定系统的冷却效率、运行稳定性与安全性。

　　一、液氮储存与供给模块

　　该模块是系统的“动力源”，核心功能是稳定储存液氮并为冷却环节持续供给低温介质，是系统运行的基础保障。

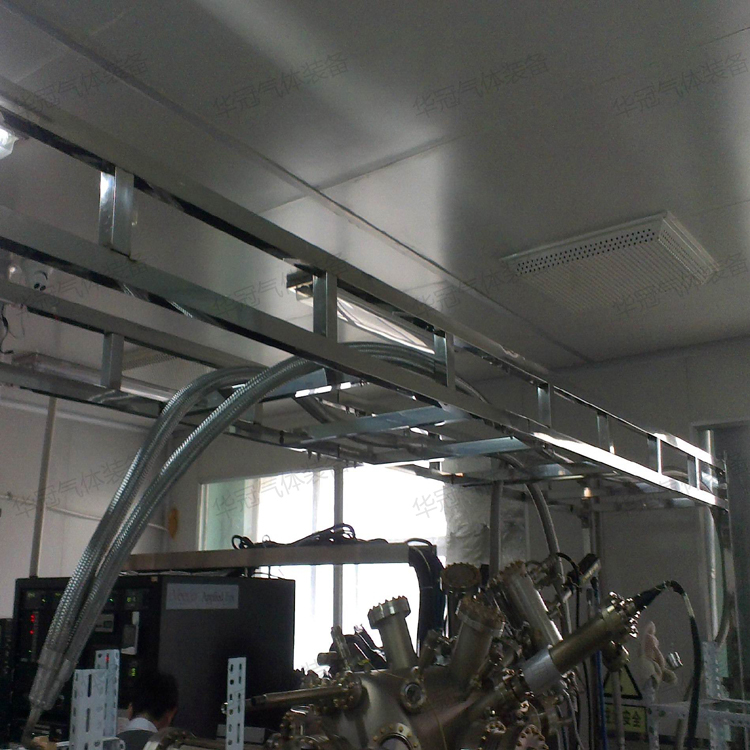

　　核心设备主要包括液氮储罐(杜瓦罐)、增压装置及输送管路。液氮储罐需选用真空绝热结构，分为固定式大容量储罐(适用于工业连续运行场景)和移动式杜瓦罐(适用于小型设备、间歇作业场景)，设计时需根据系统液氮消耗量、储存周期确定储罐容积，同时确保储罐具备良好的绝热性能，减少液氮自然蒸发损耗。增压装置用于维持储罐内压力稳定，保障液氮顺利输送，常见的有自增压式和外接增压泵式两种，需根据系统流量需求选择。输送管路需采用耐低温真空绝热管路，避免输送过程中冷量损耗，管路接口需做好密封处理，防止泄漏。

　　二、冷却换热模块

　　冷却换热模块是系统的“核心执行单元”，直接决定冷却效果，其作用是通过液氮与被冷却对象的热量交换，实现精准降温。

　　核心设备为冷却换热器，根据应用场景不同，可分为沉浸式换热器、喷淋式换热器、板式换热器等。沉浸式换热器适用于工件整体冷却、低温浸泡等场景，结构简单、换热均匀;喷淋式换热器通过将液氮雾化后喷淋至被冷却表面，换热效率高，适用于局部快速冷却;板式换热器则适用于流体介质的冷却，换热面积大、紧凑性强。设计时需根据被冷却对象的形态、冷却温度要求、换热效率需求，选择合适的换热器类型，同时核算换热面积，确保满足冷却负荷需求。此外，换热器需选用耐低温材质(如奥氏体不锈钢)，避免低温脆裂，保障长期运行稳定性。

　　三、流量与压力控制模块

　　该模块是系统的“调节中枢”，负责精准控制液氮的流量、压力，确保冷却过程稳定可控，避免因参数波动导致冷却效果不佳或设备故障。

　　核心组件包括流量控制阀、压力调节阀、流量计、压力表等。流量控制阀用于调节液氮输送流量，根据冷却温度反馈实时调整液氮供给量，实现精准控温;压力调节阀用于稳定管路压力，防止压力过高导致管路泄漏、设备损坏，或压力过低影响输送效率;流量计与压力表则用于实时监测系统运行参数，为调控提供数据支撑。设计时需选用耐低温、精度适配的控制元件，同时合理布局监测点位，确保参数监测的准确性与及时性。

　　四、温度监测与反馈模块

　　该模块是系统的“感知系统”，负责实时监测被冷却对象及系统关键点位的温度，为控制模块提供反馈信号，实现闭环控制。

　　核心设备为低温温度传感器(如铂电阻传感器、热电偶传感器)，需选用适配-196℃低温环境的型号，确保监测精度与稳定性。传感器需布置在被冷却对象的关键测温点、换热器进出口、储罐内部等位置，全面掌握系统温度分布。监测数据实时传输至控制系统，当温度偏离设定值时，控制系统自动调节流量、压力等参数，确保冷却温度稳定。此外，部分系统还会增设温度报警装置，当温度异常时及时发出提示，便于运维人员及时处理。

　　五、安全防护模块

　　液氮冷却系统涉及低温介质、承压设备，安全防护模块是保障系统安全运行、避免安全事故的关键，不可忽视。

　　核心防护组件包括安全阀、泄压阀、紧急切断阀、泄漏检测装置、通风装置等。安全阀与泄压阀用于防止储罐、管路内压力过高，当压力超过设定值时自动泄压，避免设备爆裂;紧急切断阀用于在系统出现异常(如泄漏、温度异常)时，快速切断液氮供给，防止事故扩大;泄漏检测装置用于实时监测管路、阀门等接口的液氮泄漏情况，及时发现隐患;通风装置则用于排出系统运行过程中挥发的氮气，避免氮气聚集导致缺氧风险。设计时需严格遵循相关安全规范，合理配置防护组件，确保各组件联动可靠。

　　六、控制系统模块

　　该模块是系统的“大脑”，负责整合各模块的监测数据，执行控制指令，实现系统自动化、智能化运行。

　　核心为 PLC 控制系统或专用工控系统，可集成温度、压力、流量等参数的监测、显示、调控功能，同时具备故障报警、数据记录、远程监控等功能。控制系统可根据预设的冷却参数，自动调节流量、压力，实现冷却过程的自动化控制，减少人工干预，提升运行效率。此外，控制系统还可与安全防护模块联动，当出现异常时自动触发防护措施，保障系统安全。设计时需确保控制系统的稳定性与兼容性，适配各模块的设备参数，便于后期调试与维护。

　　七、运维与辅助模块

　　该模块为系统长期稳定运行提供保障，主要包括管路保温、排污装置、检修接口等辅助组件。

　　管路保温用于减少输送管路的冷量损耗，避免管路结霜、结冰，常用的保温材料为聚氨酯、真空保温棉等;排污装置用于排出管路、换热器内的杂质或残留液氮，防止堵塞管路;检修接口则便于后期设备检修、维护，无需拆卸整个系统。设计时需注重辅助模块的实用性，合理布局保温结构与检修点位，降低后期运维成本。

　　液氮冷却系统的设计是一个系统性工程，各组成模块既独立发挥作用，又相互协同配合。从液氮的储存供给，到冷却换热、参数调控，再到安全防护与运维保障，每个模块的选型与设计都需结合实际应用场景的需求，兼顾效率、稳定性与安全性。在实际设计过程中，需根据冷却负荷、温度要求、运行工况等核心参数，合理匹配各模块的设备规格与布局，确保系统能够高效、稳定、安全地运行，充分发挥液氮冷却的技术优势。
