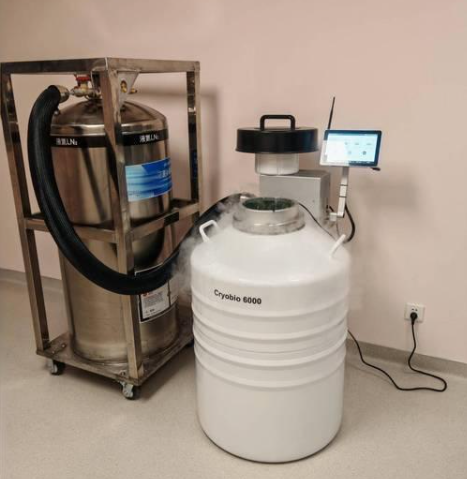

杜瓦瓶隔热原理

　　杜瓦瓶又称焊接绝热气瓶，是依托低温绝热技术研制的专用承压存储设备，可长期稳定储存液氮、液氧、液氩、液态二氧化碳等低温液化气体，广泛应用于工业气体供应、生物医疗低温存储、科研低温试验、航空航天、冷链运维等诸多领域。区别于普通压力容器，杜瓦瓶最核心的技术特性是超低漏热、长效保冷，能够最大程度抑制外界热量侵入，减少低温介质汽化损耗，实现低温介质的长时间存储与短途转运。为深入理解杜瓦瓶保冷机制、规范设备选型与运维，本文系统解析杜瓦瓶的隔热结构、多级隔热原理、热量传递抑制机制及工况影响因素，为工程应用与设备管理提供技术支撑。

　　一、低温热量传递的核心形式

　　自然界热量传递主要分为热传导、热对流、热辐射三种方式，低温环境下的热量侵入同样遵循该热力学规律，也是导致杜瓦瓶内低温介质汽化、冷量损耗的根本原因。常规容器无法实现低温保冷，核心短板就是无法有效阻隔三种热量传递途径。

　　热传导是通过介质分子、原子的热运动传递热量，杜瓦瓶内外结构的固体连接、残留气体分子均会产生导热换热;热对流是气体流体流动引发的热量交换，容器内部空气流动会持续将外界常温热量带入低温腔体;热辐射是物体通过电磁波传递热能，常温环境的红外辐射可穿透腔体传递热量至低温介质。杜瓦瓶的隔热设计，本质是通过复合结构全方位阻断热传导、热对流、热辐射三类换热路径。

　　二、杜瓦瓶核心隔热结构组成

　　现代工业杜瓦瓶均采用双层夹层真空绝热结构，由内胆、外壳、真空夹层、多层隔热材料、支撑结构、尾管密封组件六大核心部分组成，各结构分工协作，形成多级隔热防护体系，是实现长效保冷的结构基础。

　　内胆为承压工作层，直接接触低温液化气体，采用高强度不锈钢材质，具备耐低温、抗脆裂、承压能力强的特性;外壳为外部防护层，隔绝外界环境，保护内部真空结构与隔热材料;夹层为核心隔热区域，通过抽真空去除空气介质;夹层内部填充多层复合隔热材料，搭配低导热支撑结构，最大限度降低热量传递效率，整体结构实现了“承压、防护、隔热”三位一体的设计逻辑。

　　三、杜瓦瓶多级隔热技术原理

　　杜瓦瓶并非依靠单一结构隔热，而是通过真空隔绝、多层辐射屏蔽、低导热支撑、密封锁温四重技术叠加，全方位抑制热量侵入，构成完整的低温绝热体系，具体原理如下：

　　1. 真空隔热：彻底阻断气体导热与对流换热

　　真空绝热是杜瓦瓶最核心的隔热技术。常规常压环境下，空气是热量传递的主要介质，空气分子的热运动与流动会持续传递热量。杜瓦瓶在内外胆夹层中通过高真空抽制工艺，将夹层气压降至10⁻³Pa级高真空状态，几乎完全抽除夹层内的空气分子。

　　真空环境下，夹层内无气体介质，彻底切断了气体热传导与热对流两大换热路径，杜绝了空气流动带来的热量交换，消除了90%以上的常规热量侵入，是杜瓦瓶实现超低漏热的核心保障。真空度越高，夹层残留气体越少，隔热性能越优异，低温介质汽化损耗越低。

　　2. 多层缠绕隔热：屏蔽热辐射换热

　　高真空环境仅能阻断传导与对流，无法阻隔热辐射换热。为解决真空环境下的辐射漏热问题，杜瓦瓶夹层内部会缠绕多层铝箔复合隔热材料(多层绝热膜)，形成密集的辐射屏蔽层。

　　该材料具备高反射、低辐射的特性，可对环境红外热辐射进行多次反射与阻隔，大幅降低辐射换热效率。多层隔热层相互叠加，层层屏蔽热辐射，能够将真空环境下剩余的辐射漏热降低两个数量级以上，完美弥补真空隔热的技术短板，实现全维度阻热。这种真空+多层隔热的复合结构，也被行业称为“真空多层绝热技术”，是目前低温隔热领域最成熟、最高效的技术方案。

　　3. 低导热支撑结构：弱化固体热传导

　　杜瓦瓶内外胆无法完全分离，必须通过专用支撑结构固定连接，而固体金属会产生高强度热传导，是罐内漏热的重要短板。为解决该问题，杜瓦瓶摒弃了常规金属支撑件，采用玻璃钢、环氧玻璃纤维等超低导热系数复合材料作为内外胆支撑、吊托结构。

　　这类材料导热系数远低于不锈钢、碳钢金属材料，同时采用细长杆、悬空式优化结构，最大程度缩短导热截面积、延长导热路径，大幅弱化固体桥梁的热传导效应，将结构性漏热降至最低，避免内外胆刚性连接带来的热量快速侵入问题。

　　4. 密封与吸附锁温：维持长效隔热性能

　　杜瓦瓶夹层为密闭真空腔体，长期使用过程中，内胆、外壳材质会微量解析气体，外界水汽也可能微量渗透，导致夹层真空度下降、隔热性能衰减。为此，杜瓦瓶夹层底部内置专用吸气剂、吸附剂，可长期吸附夹层内微量残留气体、解析气体与水汽。

　　同时瓶体采用全焊接密封工艺，尾管、瓶口等关键部位采用高精度密封结构，杜绝漏气、泄压问题，长期维持夹层高真空状态，保障杜瓦瓶隔热性能不随使用时间大幅衰减，实现数年长效稳定保冷。

　　四、影响杜瓦瓶隔热性能的关键因素

　　基于上述隔热原理，杜瓦瓶的实际保冷效果受多项工况与设备状态影响，是设备运维的核心关注点。首先是真空度，真空度衰减是隔热性能下降的首要原因，磕碰、锈蚀、密封失效均会导致真空泄漏，漏热大幅增加;其次是多层隔热层完整性，罐体变形、挤压会导致隔热层褶皱、破损、脱落，辐射屏蔽效果失效;再次是支撑结构状态，支撑件破损、形变会改变导热路径，增加结构性漏热;最后是使用环境，高温、高湿、强暴晒环境会加剧热辐射与外部热交换，小幅提升介质汽化损耗。

　　五、隔热原理对应的工程应用价值

　　杜瓦瓶的多级复合隔热原理，决定了其低温存储的核心优势，具备极高的工程实用价值。依托真空多层绝热技术，杜瓦瓶静态蒸发率极低，常规210L立式杜瓦瓶液氮日蒸发量可控制在极低范围，大幅减少低温介质损耗，降低使用成本;稳定的隔热性能可维持瓶内低温环境恒定，避免温度波动导致的介质性能变化、样本失效等问题;同时优异的隔热结构可避免瓶体外壳结霜、结冰，杜绝低温冻伤隐患，提升设备使用安全性。

　　在设备选型与运维中，可基于隔热原理精准判断设备故障：瓶体异常结霜、介质汽化过快、保冷时长骤减，基本可判定为夹层真空失效或隔热层破损，需及时检测维修。

　　杜瓦瓶的隔热核心原理为真空多层复合绝热技术，通过高真空结构阻断气体热传导与热对流，依托多层隔热膜屏蔽热辐射，借助低导热复合材料弱化固体结构性漏热，搭配吸附密封系统维持长效隔热状态，全方位阻隔外界热量侵入罐体。区别于普通保温设备，杜瓦瓶实现了三种热量传递路径的全面抑制，具备超低漏热、长效保冷、安全稳定的技术优势。在实际工业、科研应用中，深入掌握其隔热原理，能够规范设备使用、运维与故障判定，有效延长设备使用寿命，降低低温介质损耗，保障低温存储与供气工况的稳定运行。
