液氮管道安装要求方法

时间:2024-09-25 13:44来源:原创 作者:小编 点击:

  液氮管道的材料选择至关重要。通常建议使用不锈钢或铜材质,这些材料在低温下能够保持良好的机械性能和耐腐蚀性。例如,不锈钢管道的推荐厚度为2mm至3mm,而铜管道的壁厚则应在1.5mm至2mm之间。在选材时,还需考虑管道的压力等级,常用的液氮工作压力为0.1MPa至0.2MPa,因此所选材料的抗压强度需满足这一要求。

  在安装前,管道的支撑及固定也是一个重要环节。管道每隔2米需要设置支架,支架的设计承载能力应大于管道自重及液氮的重量。此外,支架的材料应与管道材料一致,以避免因不同材料间的热膨胀率差异导致的结构问题。

  管道的连接方式通常采用焊接和法兰连接。焊接时,焊缝的宽度应不少于5mm,且焊接过程中需保持温度在10℃以下,以防止焊接部位的热影响区变形。法兰连接时,法兰的标准应符合GB/T9117-2010,推荐使用平面法兰,并确保法兰间隙不超过1mm。

  在实施管道安装时,配件的选择和安装也至关重要。液氮管道中常用的配件包括阀门、过滤器和膨胀节。阀门的质量标准应符合GB/T12224-2005,通常推荐使用球阀或闸阀,工作温度范围应在-196℃至+50℃之间。过滤器的过滤精度应不低于40μm,以保证液氮的纯度,减少对设备的损害。

  液氮管道的保温措施也不容忽视。保温材料通常采用聚氨酯或玻璃棉,其厚度建议为50mm至100mm。同时,保温层外部需加设保护层,如铝合金外壳,以防止机械损伤和环境侵蚀。

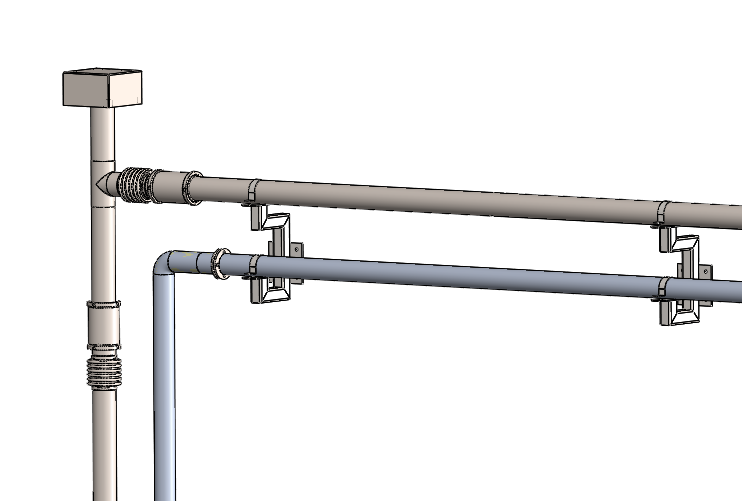

液氮管道

  在完成安装后,管道系统的压力测试是必要的步骤。测试压力一般应为工作压力的1.5倍,即0.15MPa至0.3MPa。测试持续时间应不少于30分钟,期间需观察是否存在泄漏现象。若发现泄漏,需立即进行修复并重新测试。

  除了上述步骤,定期的检修与维护也同样重要。建议每年对液氮管道进行一次全面检查,包括视觉检查、压力测试和保温层的完好性检查。特别是在极端天气条件下,需加强对管道的监控,以确保其正常运行。

  在实际操作中,液氮管道的安装与维护还需遵循相关的安全规范。操作人员必须佩戴适当的个人防护装备(PPE),如防护眼镜、手套及绝缘靴。进入液氮管道工作区域时,应确保现场通风良好,以防止气体积聚引发事故。

  此外,液氮管道的安装过程中,需与相关部门进行协作,例如消防安全部门和环保部门,确保所有操作符合当地法律法规。特别是在大型工业项目中,各项审批和检测程序不可忽略。

  整体而言,液氮管道的安装要求和方法涉及多个环节,从材料选择到连接方式,再到保温与维护,每一步都需严格按照标准执行,以确保液氮输送的安全性和有效性。
