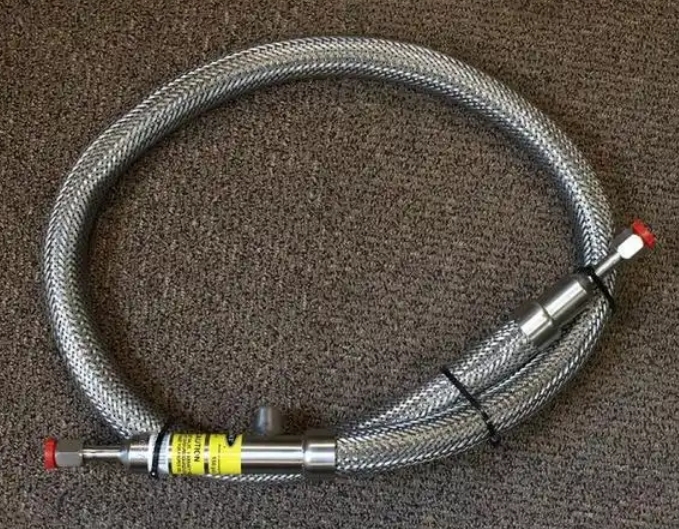

半导体用的液氮真空管道使用标准

　　在半导体制造过程中，液氮真空管道承担着低温环境保障、样品冷却、设备降温等关键任务，其运行稳定性、洁净度及安全性直接影响芯片制造良率与生产安全。半导体行业对制程环境、介质纯度要求严苛，因此液氮真空管道的使用需遵循专属标准，涵盖材料选型、设计规范、安装调试、运行维护及安全管控等全流程。本文结合半导体行业特性，系统梳理相关使用标准要点，为实际应用提供合规性与技术性参考。

　　一、核心前提：材料选型标准

　　半导体用液氮真空管道的材料需同时满足低温耐受、洁净无杂质、低放气率及抗腐蚀要求，具体标准如下：

　　1. 主体管材：优先选用316L不锈钢或304L不锈钢，此类材料低温性能稳定，在-196℃液氮工况下无脆裂风险，且化学稳定性强，不易产生杂质离子污染。禁止使用含碳量过高的普通不锈钢或易锈蚀的金属管材，避免管材老化脱落杂质影响半导体制程。

　　2. 真空夹层材料：夹层保温需采用低放气率的绝热材料，如玻璃纤维棉、聚氨酯泡沫或真空绝热板，确保绝热效果的同时，减少真空环境下的气体释放，维持管道真空度稳定。严禁使用易挥发、易产生粉尘的保温材料。

　　3. 密封与连接件：密封件需选用全氟橡胶、聚四氟乙烯等耐低温、无析出的材质，避免低温下密封失效或释放有害物质;法兰、接头等连接件需与管材材质匹配，采用焊接或真空密封连接方式，杜绝泄漏与杂质引入。

　　二、关键环节：设计技术标准

　　1. 真空度要求：管道真空夹层的真空度需维持在10⁻³~10⁻⁵ Pa范围内，确保绝热性能稳定，降低冷损;对于高精度半导体制程配套管道，真空度需提升至10⁻⁵ Pa以上，避免真空度不足导致的温度波动。

　　2. 管径与流速设计：根据制程所需液氮流量确定管径，常规半导体用液氮真空管道管径范围为DN25~DN100，流速需控制在0.5~1.5 m/s，避免流速过快导致管道振动或局部温度不均，影响制程稳定性。

　　3. 热膨胀补偿设计：管道布局需预留热膨胀补偿空间，或安装波纹补偿器，补偿液氮低温下的管道收缩量(不锈钢在-196℃下收缩率约为1.5‰)，防止管道应力集中导致开裂或接口泄漏。

　　4. 洁净设计：管道内壁需进行抛光处理，粗糙度Ra≤0.8 μm，减少杂质附着;管道走向避免出现死角、盲管，防止积液积尘;必要时设置吹扫口，便于定期清洁维护。

　　三、实施保障：安装与调试标准

　　1. 安装环境要求：安装需在Class 100~Class 1000洁净室内进行，避免施工过程中粉尘、杂质污染管道;施工区域需远离腐蚀性气体、振动源，保障安装精度。

　　2. 安装操作规范：管道切割采用等离子切割或激光切割，切口平整无毛刺，切割后需进行脱脂、钝化处理;焊接采用氩弧焊，焊缝需饱满无气孔、裂纹，焊接后进行氦检漏测试，泄漏率需≤1×10⁻⁹ Pa·m³/s。

　　3. 调试流程标准：安装完成后先进行真空度抽测，确保夹层真空度达标并维持稳定;随后进行低温试运转，通入液氮后监测管道外壁温度(应无明显结霜)、接口密封性及系统压力变化，连续试运行24小时无异常后方可投入使用。

　　四、长效运行：维护与保养标准

　　1. 定期监测：每日监测管道真空度、系统压力及液氮流量，记录运行数据;每周检查接口密封情况、补偿器工作状态，发现异常及时处理。

　　2. 清洁与净化：每月对管道进行吹扫清洁，采用高纯氮气(纯度≥99.999%)吹扫管道内部，去除可能附着的杂质;每季度对管道内壁进行洁净度检测，确保无污染物残留。

　　3. 真空度维护：每半年检查真空夹层的真空度，若真空度下降超过标准值，需进行补抽真空处理;若存在泄漏，需定位泄漏点并修复后重新抽真空。

　　4. 配件更换：密封件、阀门等易损配件需定期更换，更换周期不超过1年;更换后的配件需经过洁净处理，确保符合半导体行业洁净要求。

      五、安全底线：安全管控标准

　　1. 压力安全：管道需安装合格的安全阀、压力变送器，设定安全泄压值(通常为管道设计压力的1.1倍)，当管道内压力异常升高时自动泄压;同时配备压力报警装置，及时提醒操作人员。

　　2. 防泄漏与防爆：定期进行氦检漏测试，杜绝液氮泄漏;管道布置区域需设置通风装置，防止液氮泄漏后汽化产生的氮气积聚导致缺氧;严禁在管道周边堆放易燃、易爆物品。

　　3. 应急保障：配备应急堵漏工具、低温防护装备(防护手套、护目镜、防寒服)及急救用品;制定液氮泄漏、管道破裂等应急预案，并定期组织演练。

　　六、结语

　　半导体用液氮真空管道的使用标准需紧密贴合行业对洁净度、稳定性、安全性的严苛要求，从材料选型、设计、安装调试到运行维护实施全流程标准化管控。严格遵循上述标准，既能保障液氮输送的高效、稳定，为半导体制程提供可靠的低温环境，也能有效规避安全风险，提升生产良率与运营安全性。实际应用中，还需结合具体制程需求与设备参数，对标准细节进行针对性调整，确保标准的适用性与落地性。
