高压胶管液氮冷冻机

时间:2019-05-28 17:58来源:未知 作者:班德液氮罐 点击:

胶管生产企业中,较长胶管的编织与缠绕过程中会出现的擀胶现象,和橡胶制品难以去除的毛边一直是困扰生产厂家的制造难题。使用机械制冷,是一般企业通常的做法,可以提高一部分的生产质量。还有采用干冰制冷等方式来解决擀胶问题,但是核算下来,投资回报率都相对很低。

  液氮制冷是最近几年来很多行业较多应用的制冷方式之一。我公司多年研发设计的胶管行业专用的自动化高压胶管液氮冷冻机系统,利用液氮的超低温特性,实现了对高压橡胶瞬间的冷冻硬化,解决了生产过程中出现的擀胶现象,同时也解决了橡胶制品去除毛边的问题。

  高压胶管液氮冷冻机通过众多厂家的长期验证。设备使用成本低,节能环保、稳定可靠,温度可调,操作简单,自动化程度高等特点,使用企业胶管质量大大提高。我公司可以根据不同生产厂家生产设备数量和工艺流程,根据具体情况设计为单独供液还是集中供液,减少设备资金的投入,达到最优化配置,提高生产效率。



高压胶管液氮冷冻机产品特点:



1    高压胶管液氮冷冻机使用小型控制系统来监测。

2 高压胶管液氮冷冻机使用自动控制系统,根据具体用户的工艺需求设置参数后,设备自动调节。罐体自动供应液氮。整体系统操作简单。

3    冷冻系统运行保证冷冻室温度均匀,胶管编织过程中不会出现擀胶现象。

4 液氮冷冻室运行成本与压缩机制冷相比,是其运行成本的三分之一。

5 整体运行冷冻及降温过程全部受控。橡胶管在冷冻过程不会结霜;不会有液氮渗出;胶管不会出现脆化。

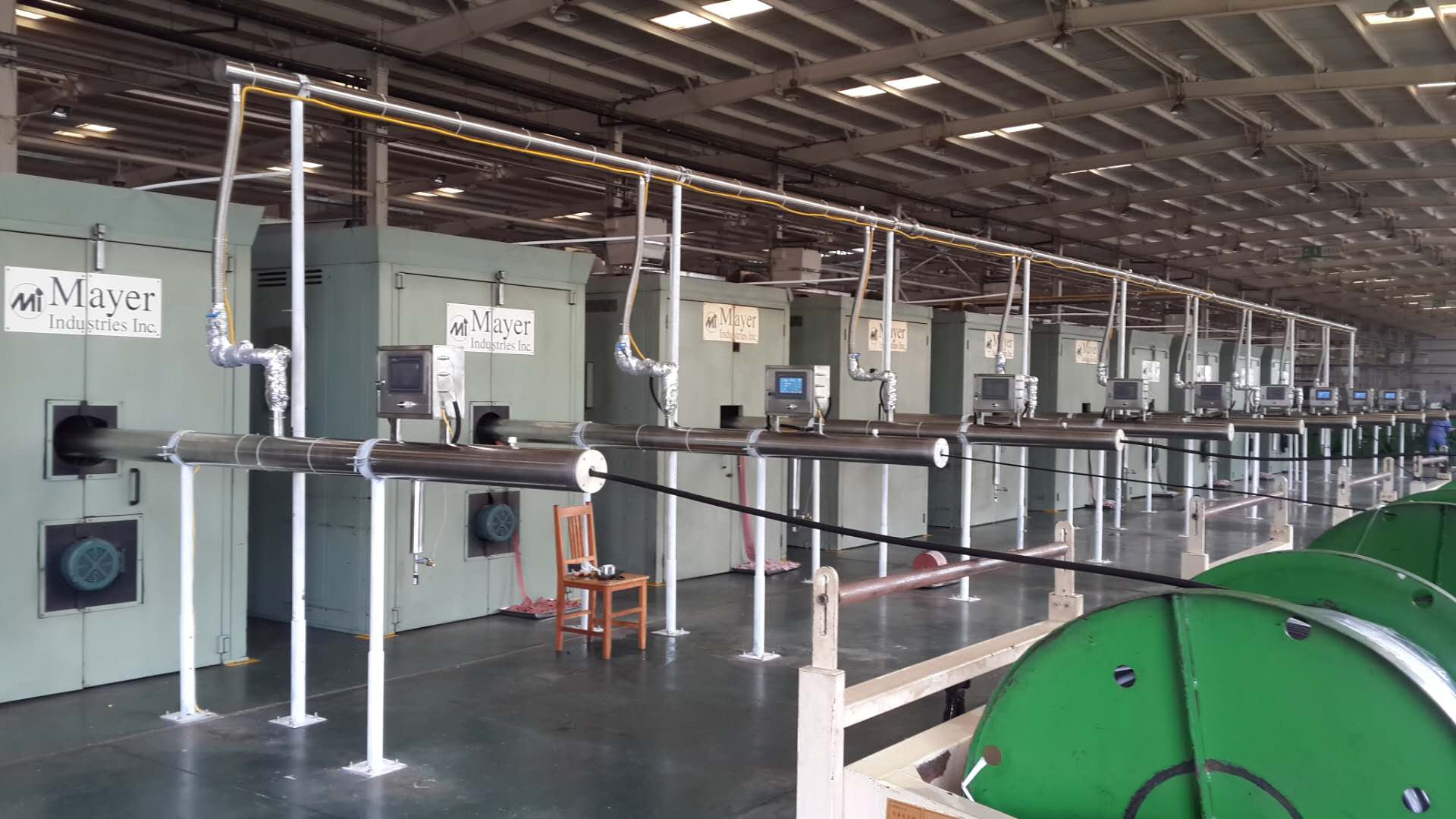

 高压胶管液氮冷冻机

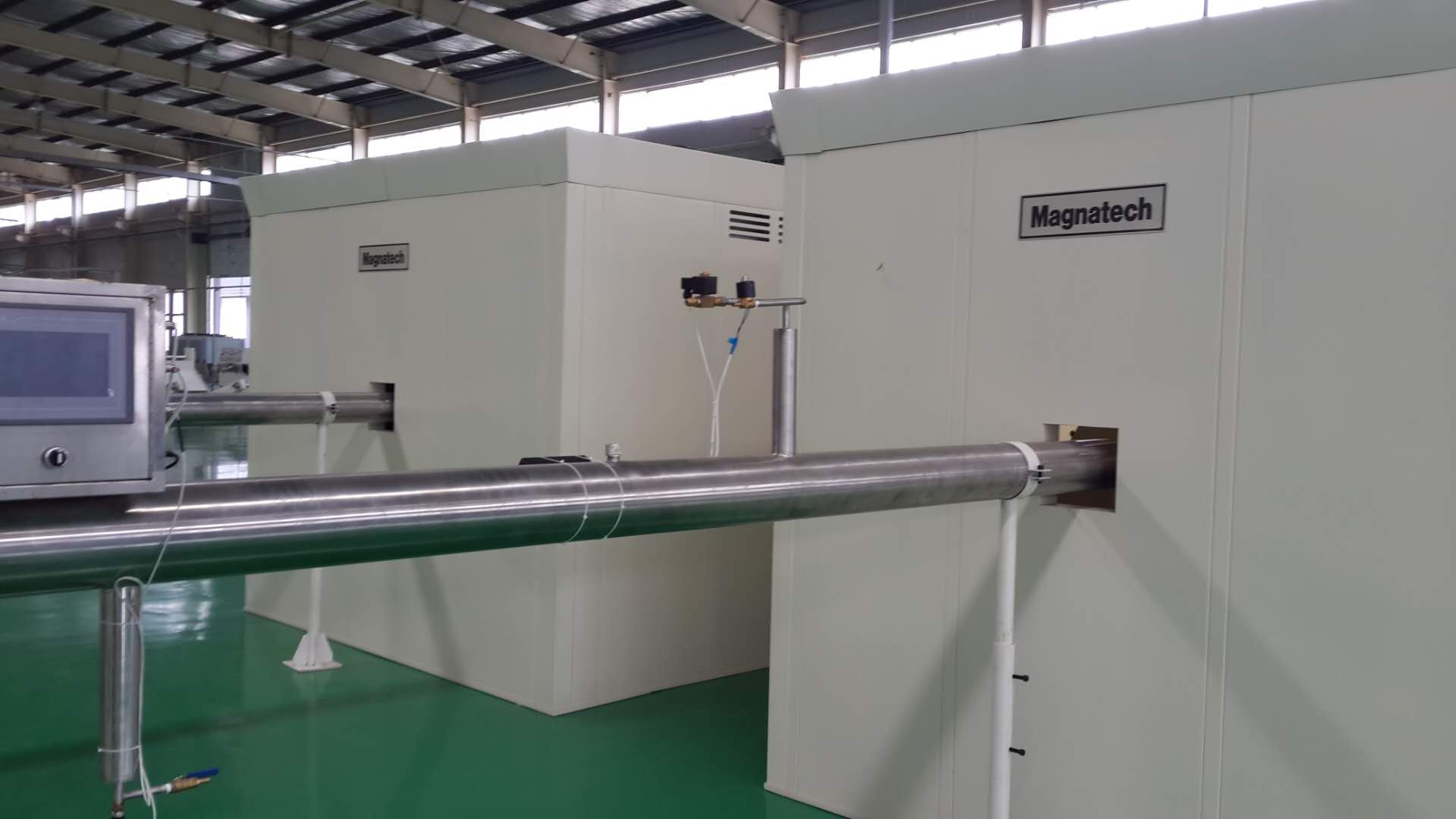

高压胶管液氮冷冻机
一  PLC大屏幕控制系统 (可定制远程操控)




















二  西门子S7-200 SMART可编程控制器
S7-200 SMART SR/ST CPU 模块本体集成 1 个以太网接口和 1 个 RS485 接口,通过扩展 CM01 信号板或者 EM DP01 模块,其通信端口数量最多可增至 4 个,可满足小型自动化设备与触摸屏、变频器及其它第三方设备进行通信的需求,全新的 S7-200 SMART CPU 模块,可全方位满足不同行业、不同客户、不同设备的各种需求。
SR/ST 标准型CPU 可扩展 6 个扩展模块和 1 个信号板,适用于 I/O 点数较多,逻辑控制较为复杂的应用。
• SR/ST CPU 模块具备 20I/O、30I/O、40I/O、 60I/O 四种配置
• 集成高速处理器芯片,位指令执行时间可达 0.15μs
• 通过信号板可扩展通信端口、模拟量通道、数字量通道和时钟保持功能
• SR/ST CPU 模块本体集成以太网接口和 RS485 串口,支持以太网接口下载程序
• 支持 Modbus RTU、USS、PROFIBUS-DP、自由口通信等
• 本体最多集成 3 路 100KHz 高速脉冲输出
• 支持通用 Micro SD 卡下载程序、更新 PLC 固件和恢复出厂设置
• 新版编程软件,融入多项人性化设计,项目开发更加高效
• PM207为整个系统提供高品质的直流供电








通用7寸触摸屏操控界面



三  真空比例调节阀
真空比例调节阀是由多弹簧执行机构和调节阀组件组成,公称通径由20至300mm,公称压力1.6MPa,使用温度范围由-200℃~50℃。它以压缩空气为动作力,接受标准信号4~20mADC,将此转为与输入信号相对应的上下位移,改变阀门的开度位移,从而达到对工艺管路流体介质如压力、流量、温度、液位等参数的自动调节控制。
产品特点
1、采用平衡型阀芯,不平衡力小,允许压差大,操作稳定。
2、阀芯导向面大,可改善由涡流和冲击引起的振荡。
3、比普通的单、双座调节阀噪声降低10dB左右。
4、采用自对中无螺纹卡入式阀座结构和模块化设计, 阀门拆装方便。
5、调节切断型可采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。
6、波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。

公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200
额定流量系数KV 直线 7.6 12.1 19.4 30.3 48.3 75.9 121 193.6 302.5 484 759
等百分比 6.9 11 17.6 27.5 44 69.3 110 176 275 440 693
执行机构型号 正作用 ZHA-22 ZHA-23 ZHA-34 ZHA-45
反作用 ZHB-22 ZHB-23 ZHB-34 ZHB-45
额定行程L(mm) 16 25 40 60
膜片有效面积Ae(cm2) 280 400 600 1000
公称压力PN(MPa) 1.6 2.5 4.0 6.4
流量特性 直线 等百分比
法兰标准 GB/T9113 、 JB/T79
阀体材质 碳钢WCB(阀芯、阀座不锈钢304)、不锈钢304、316、珞钼钢等其它特殊材质可定做
允许泄漏量   0.01%×阀额定容量(硬密封)、零泄漏(软密封)
 作用方式  气关式 气开式
信号范围Pr(KPa) 20-60、20-100、40-200、60-100、80-240
气源压力Ps(MPa) 0.14、0.25、0.28、0.40
输入信号 0~10V .DC或4~20mA.DC
输出信号 4~20mA.DC(添加功能)
使用环境 环境温度-20~70 ℃ 湿度 定位器:≤ 95%
其它功能 防护等级:IP55、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:添加



比例阀双系统设置及监控界面



集成客户设备 比例阀及PLC控制系统




四  进口超低温电磁阀

规格型号:Z10B
阀体材质:304不锈钢/黄铜
连接方式:G3/8(其他连接方式可定做)
公称尺寸:DN10
电源电压:DC24V(DC12V  AC110V AC220V)
工作压力:3MPA(其他压力可协商定做)
介质种类:液氮、液氧、液化气,低温介质
介质温度:-200℃
控制方式:常闭(常开)




五  数显远程液位计



六 液氮罐供液
