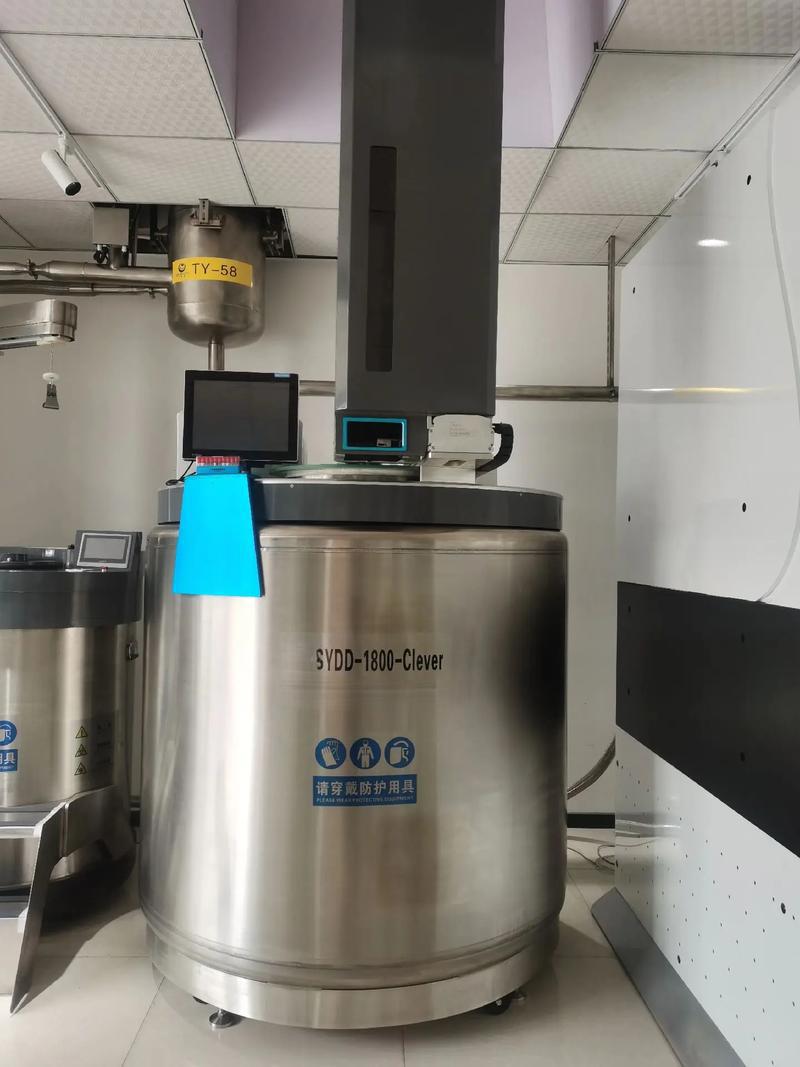

气相液氮罐作为生物样本（如干细胞、疫苗、基因样本）长期低温储存的核心设备，其 “温度均匀性”“液位准确性”“压力稳定性” 直接决定样本活性与储存安全。与传统液相液氮罐不同，气相液氮罐通过罐内气态氮维持低温环境（通常 - 150℃~-190℃），若关键参数偏离设定值，易导致样本冻融损伤或储存失效。本文系统梳理气相液氮罐的校准核心参数、规范流程、工具选择及注意事项，为实验室、生物样本库等场景提供标准化校准方案，助力设备稳定运行。
一、气相液氮罐为何必须校准？—— 校准的核心意义与适用场景
气相液氮罐的校准并非 “可选操作”，而是保障样本安全与设备合规性的关键环节，其核心意义体现在三方面：
- 确保样本储存环境达标：生物样本（如细胞、组织）对低温环境要求严苛（如干细胞需长期储存于 - 180℃以下），若罐内温度不均匀（局部温差超过 5℃）或实际温度高于设定值，会导致样本活性下降甚至失效；
- 规避设备故障风险：液位计显示不准可能导致液氮补充不及时（实际液位过低），或过度充装（实际液位过高），前者引发罐内温度骤升，后者增加压力超标风险；
- 满足合规性要求：医药、生物领域相关标准（如 GMP、ISO 23092-1）明确要求，气相液氮罐需定期校准，校准记录需留存备查，确保样本储存过程可追溯。
需重点校准的场景：
- 设备维修后（如更换液位传感器、温度探头、压力阀）；
- 发现异常时（如温度波动超过 ±2℃、液位显示偏差＞5%、压力频繁超标）；
- 样本储存量大幅变化前（如从 50% 容量增至 90% 容量，需确认温度均匀性是否受影响）。
二、气相液氮罐校准核心参数：4 个必校指标与校准标准
气相液氮罐的校准需聚焦 “影响样本储存与设备安全” 的关键参数，而非全参数覆盖。结合行业标准与实操经验，核心校准参数包括 4 项，具体要求如下：
（一）温度均匀性：罐内不同区域温度偏差控制
定义：气相液氮罐内不同位置（如顶部、中部、底部，靠近罐壁与中心）的温度差值，反映罐内低温环境的稳定性。
校准标准：
- 生物样本储存区（通常为罐内中部至底部，高度 2/3 区域）温度应≤-150℃，且任意两点温差≤3℃；
- 罐口附近区域温度应≤-120℃（避免样本取放时受高温影响）。
校准原理：通过在罐内不同位置布置多点温度传感器，连续监测 24 小时，记录各点温度数据，计算温差是否符合标准。
（二）液位准确性：液位计显示值与实际值偏差
定义：液位计（如电容式、浮子式、称重式）显示的液氮液位值与实际液位值的差值，直接影响液氮补充时机判断。
校准标准：
- 液位显示偏差应≤±3%（如实际液位 50%，显示值应在 47%~53% 之间）；
- 低液位报警阈值校准：报警触发时，实际液位应与设定阈值（如 10%）偏差≤±1%。
校准原理：采用 “称重法” 作为基准（最准确的液位测量方式），称取罐内液氮实际重量（实际液位 =（当前总重 - 空罐重 - 气态氮重）/ 满罐液氮重 ×100%），与液位计显示值对比，计算偏差。
（三）压力稳定性：罐内压力波动范围
定义：气相液氮罐正常运行时，罐内压力的波动幅度与是否维持在设定区间（通常 0.02MPa~0.05MPa），压力异常会影响气态氮循环效率，导致温度波动。
校准标准：
- 正常运行时，压力波动幅度≤±0.005MPa / 小时；
- 压力阀（安全阀、减压阀）起跳压力偏差≤±5%（如安全阀设定起跳压力 0.08MPa，实际起跳压力应在 0.076MPa~0.084MPa 之间）。
校准原理：用高精度压力表（精度≥0.2 级）替换原压力表，连续监测 24 小时压力变化，记录波动幅度；通过压力校准仪模拟压力升高，测试压力阀起跳压力是否符合设定值。
（四）漏热率：评估罐体绝热性能
定义：气相液氮罐单位时间内从外界吸收的热量（间接反映绝热层性能），漏热率过高会导致液氮蒸发率增加，液位下降过快，运行成本上升。
校准标准：
- 静态漏热率（无样本取放、无液氮补充时）应≤0.5W/L（如 100L 罐静态漏热率≤50W）；
- 动态漏热率（每日取放样本 1~2 次）应≤0.8W/L。
校准原理：在恒温环境（20℃±2℃）下，密封罐口，连续 72 小时监测液氮液位变化，根据液氮汽化潜热（200kJ/kg）计算漏热率（漏热率 =（液位下降量 × 液氮密度 × 汽化潜热）/（罐容积 × 时间））。
三、气相液氮罐校准规范流程：6 步完成标准化校准
校准需遵循 “准备→基准校准→参数测试→数据记录→偏差调整→验证” 的流程，确保每一步可追溯，避免操作失误导致校准结果不准确。
（一）校准前准备：3 项核心准备工作
- 温度校准：多点温度记录仪（精度 ±0.1℃，带耐低温探头，探头数量≥5 个）、低温隔热手套；
- 液位校准：电子台秤（量程≥罐满罐重量，精度≤0.1%）、干燥氮气瓶（用于校准后吹扫管路）；
- 压力校准：高精度压力表（精度 0.2 级，量程 0~0.1MPa）、压力校准仪（可输出 0~0.1MPa 压力）；
- 辅助工具：无尘布、酒精（75%，清洁传感器）、校准记录表格（含参数标准值、实测值、偏差）。
- 若罐内有样本，需临时转移至备用气相液氮罐（确保样本始终处于 - 150℃以下）；
- 清空罐内残留液氮：通过排液阀缓慢排出液氮，用干燥氮气吹扫罐内（避免残留水分结冰），直至罐内温度回升至 5℃以下；
- 检查设备状态：确认罐体无碰撞损伤、管路无堵塞、阀门开关灵活，若有异常需先维修再校准。
- 校准环境温度控制在 20℃±2℃，湿度≤60%（避免湿度过高导致传感器结霜）；
- 环境无强气流（如空调直吹）、无振动（如附近有大型设备运行），避免影响温度、压力监测精度。
（二）分步校准操作（以 100L 气相液氮罐为例）
1. 温度均匀性校准（耗时 24 小时）
- 传感器布置：在罐内布置 5 个温度探头（按 “五点法”）：
- 点 4：罐内底部（距离罐底 10cm 处，靠近罐壁）；
- 点 5：罐内底部（距离罐底 10cm 处，罐中心）；
探头固定在非金属支架上（避免金属导热影响测量），引线通过罐口密封孔引出，连接多点温度记录仪。
- 充液与监测：向罐内充装液氮至 80% 液位，密封罐口，开启温度记录仪（采样间隔 10 分钟），连续监测 24 小时。
- 数据处理：提取 24 小时内各点温度数据，计算最高温度、最低温度、温差，判断是否符合 “≤-150℃，温差≤3℃” 标准。
2. 液位准确性校准（耗时 2 小时）
- 空罐称重：用电子台秤称取空罐重量（含罐内支架、传感器，记为 M1）；
- 充液与称重：向罐内充装液氮至 50% 液位（按液位计显示），静置 30 分钟（待气态氮稳定），称取总重（记为 M2）；
- 计算实际液位：满罐液氮重量 = 罐容积 × 液氮密度（0.808kg/L，100L 罐满罐液氮重 80.8kg），实际液位 =（M2-M1 - 气态氮重）/80.8×100%（气态氮重忽略不计，误差≤0.5%）；
- 偏差计算：对比实际液位与液位计显示值，若偏差＞±3%，需调整液位计（如电容式液位计重新校准零点与量程）。
3. 压力稳定性校准（耗时 24 小时）
- 压力表替换：关闭罐内压力阀，泄压后拆卸原压力表，安装高精度压力表（已校准合格）；
- 压力监测：开启液氮罐，调整压力至设定值（如 0.03MPa），开启数据记录仪（采样间隔 5 分钟），连续监测 24 小时，记录压力最大值、最小值，计算波动幅度；
- 压力阀校准：用压力校准仪连接罐内压力接口，缓慢升高压力，记录安全阀起跳压力（重复 3 次，取平均值），若偏差＞±5%，调整安全阀弹簧张力。
4. 漏热率校准（耗时 72 小时）
- 初始液位记录：充装液氮至 80% 液位，静置 2 小时，记录初始液位（L1）；
- 密封监测：密封罐口，关闭所有阀门，在恒温环境（20℃±2℃）下放置 72 小时，期间不进行任何操作；
- 最终液位记录：72 小时后，记录最终液位（L2），计算液位下降量（ΔL=L1-L2）；
- 漏热率计算：漏热率 Q=（ΔL×100L×0.808kg/L×200kJ/kg）/（100L×72h）=（ΔL×0.808×200）/72 kJ/(L・h)=2.24ΔL W/L（1kJ/h=0.278W），判断是否符合≤0.5W/L 标准。
（三）校准后处理：2 个关键步骤
- 若某参数偏差超标（如温度温差 4℃），需针对性调整：温度均匀性超标可检查罐内气流循环风扇是否故障，液位偏差超标可重新校准液位计零点；
- 调整后需重复该参数的校准测试，直至偏差符合标准（验证校准效果）。
- 填写《气相液氮罐校准记录表》，内容包括：设备编号、校准日期、校准人员、各参数标准值 / 实测值 / 偏差、调整措施、验证结果；
- 校准记录与校准工具的检定证书（如高精度压力表检定证书）一同归档，保存期限≥3 年（符合合规性要求）；
- 在设备明显位置粘贴 “校准合格标签”，标注下次校准日期（通常为 6 个月后）。
四、校准常见问题与解决方案：避开 8 个实操误区
在气相液氮罐校准过程中，操作人员易因细节疏忽导致校准结果不准确，以下为常见问题及解决方法：
五、校准后的日常维护：延长设备校准有效期
校准合格后，通过日常维护可维持设备参数稳定，延长下次校准周期：
- 每日检查：记录液位计显示值、罐内温度、压力，若发现液位下降速度突然加快（如单日下降＞2%）、温度升高＞-155℃，需及时排查原因（如漏热率升高）；
- 每周维护：清洁罐口密封塞（用酒精擦拭，去除杂质）；检查压力阀是否有漏气迹象（如阀门出口有白霜）；
- 每月校准验证：用便携式温度仪（已校准）抽查罐内中部温度，与设备显示值对比，偏差≤1℃为正常；用台秤称取罐重，验证液位计显示偏差是否≤3%；
- 季度保养：检查罐体外壁是否有碰撞损伤（影响绝热层）；清理罐内样本支架（若有杂质堆积，影响气流循环），清理后用干燥氮气吹扫。
结语
气相液氮罐的校准是 “预防型维护” 的核心环节，而非单纯的 “合规性要求”。通过精准校准温度均匀性、液位准确性等核心参数，可及时发现设备潜在故障（如绝热层失效、压力阀老化），避免样本因环境异常受损。实际操作中，需严格遵循标准化流程，规避常见误区，同时结合日常维护，让设备长期维持在最佳运行状态。只有将 “校准” 与 “维护” 结合，才能真正保障生物样本的长期储存安全，降低科研与生产风险。
