气相液氮罐

YDD-450 气相液氮罐 生物样本库液氮罐

型       号   YDD-450
参       数

详细可见参数表

班德生物样本库气相液氮罐主要应用于干细胞库建设及人类精子库建设。液氮罐采用先进抽空技术、绝热技术和高真空持久保持等技术保证了无故障样本安全储存和良好均匀的温度特性及最低的液氮消耗特点。气相储存时,整个储存区域温差不超过10℃,冻存架顶部最低温度可达到-190℃。

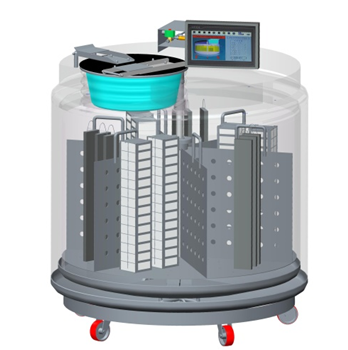

内部结构图


产品特性:



① 可兼容气相和液相储存模式;

② 多种容量可供选择,最大程度满足您的储存需求;

③ 单位占地面积上存储更多样本,降低存储成本;

④ 出色的温度均匀性及稳定性;

⑤ 卓越的开盖后温度稳定性;

⑥ 先进的温度、液位监控及报警系统,可联网远程监控;

⑦ 自动补给液氮系统,安全省力;

⑧ 微处理控制系统可永久保存运行数据;

⑨ 一键除雾功能,方便查找及取放样品;

⑩ 多项人性化设计,操作舒适;

可锁定罐盖,充分保证样品安全;

标配一体式折叠台阶和辅助工作台;


技术参数


型号

YDD-450

罐体参数

托盘底部液氮量(L)

55

样本储存空间容积(L)

361

罐体几何容积(L)

481

罐体有效容积(L)

460

罐体口径(mm

326

内部有效高度(mm

828

罐体外径(mm

875

罐体总高(mm

1558

罐体空重(kg

277

罐体操作高度

1212

满载总重量(KG)

649

门宽要求≥mm

895

日蒸发率%

1.45

电源电压

220VAC24VDC

0.5ml冻存管最大存储数量

0.5ml标准冻存管数量

23400

5×5  0.5ml方提桶数量

4

10×10  0.5ml方提桶数量

12

5×5盒子数量

76

10×10盒子数量

228

0.5ml方提桶层数

19

5×5   0.5ml冻存盒尺寸

76*76*40

10×10  0.5ml冻存盒尺寸

134*134*40

5×5   0.5ml冻存架尺寸

82*84*42

10×10  0.5ml冻存架尺寸

142*144*42

2ml内旋式冻存管最大存储数量

1.21.82ml内旋式冻存管数量

18200

5×5方提桶数量

12

10×10方提桶数量

4

5×5盒子数量

56

10×10盒子数量

168

方提桶层数

14

5×5   2ml冻存盒尺寸

76*76*54

10×10 2ml冻存盒尺寸

134*134*54

5×5   2ml冻存架尺寸

82*84*56

10×10 2ml冻存架尺寸

142*144*56

2ml小样冻存盒最大存储数量

2ml外旋式冻存管数量

7680

小样冻存架数量

80

小样冻存盒数量

960

小样冻存架层数

12

冻存盒尺寸

161*58*18

冻存架尺寸

163*62*23

5ml矮胖型冻存管最大存储数量

5ml冻存管(矮胖型)数量

5148

3×3  5ml方提桶数量

4

6×6  5ml方提桶数量

12

3×3冻存盒数量

44

6×6冻存盒数量

132

5ml方提桶层数

11

3×3   5ml冻存盒尺寸

76*76*67

6×6   5ml冻存盒尺寸

134*134*67

3×3   5ml冻存架尺寸

82*84*70

6×6   5ml冻存架尺寸

142*144*70

5ml细长型冻存管最大存储数量

5ml冻存管(细长型)数量

7504

5×5  5ml方提桶数量

4

9×9 5ml方提桶数量

12

5×5冻存盒数量

28

9×9冻存盒数量

84

5ml方提桶层数

7

5×5   5ml冻存盒尺寸

76*76*100

9×9   5ml冻存盒尺寸

134*134*100

5×5   5ml冻存架尺寸

82*84*102

9×9   5ml冻存架尺寸

142*144*102

麦管最大存储数量

0.5ml细管(麦管)数量

131220

0.25ml细管(麦管)数量

301120

Ø76圆提筒数量

52

Ø63圆提筒数量

8

Ø38圆提筒数量

12

圆提筒层数

5

层高

135

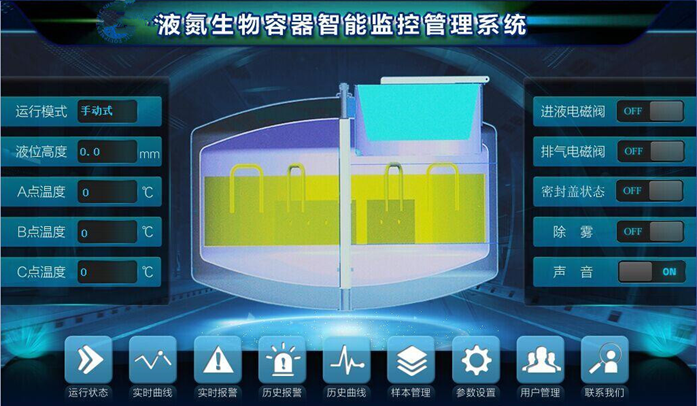

液氮罐的智能化控制

(1)智能化的控制

  自动、手动启动/停止补充液氮功能

  补液电磁阀控制保护功能

  安全补液功能

  (2)高精度的数据采集 高精度采集温度、液位高度、电池电量液氮蒸发损失率等数据。

(3)完善的报警功能:19种故障报警,报警方式采用屏幕闪烁显示+声光报警短信报警同时

激发。

  (4)方便的操作显示

  10寸高分辨率液晶屏触摸屏显示操作。

  具备留言薄功能,能提示接班者查看上一班人员留言提示等;

  (5)通信功能

  标准的MODBUS协议。

  提供1路独立RS-485接口和以太网接口。

  可选配 监控中心计算机软件,实现集中监控所有生物容器。

  (6)特殊功能

  一键除雾功能。自动补液时,若监测到管路温度高于阀值自动打开放气电磁阀释放热气。

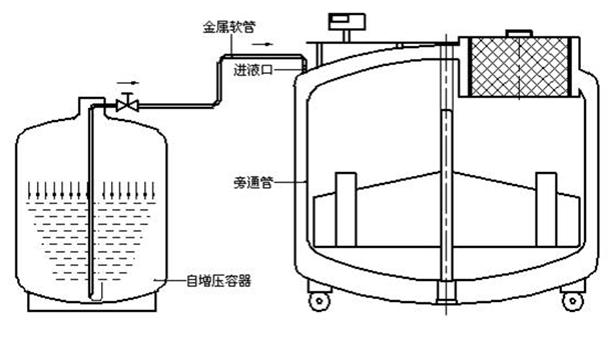

液氮供应系统——液氮补给罐

  液氮补给罐是利用管内少量液氮气化产生压力,使容器能自动排放液氮,从而为其他容器进行液氮的补充。外壳采用304奥体低温专用不锈钢制作,两路多级安全系统,确保产品使用安全可靠,阀门借口布局合理,操作安全方便。

  补给罐与液氮储存罐之间采用法兰真空软管柔性连接.

补 给 罐

型号

参数(几何容积L)

YDZ-500

500

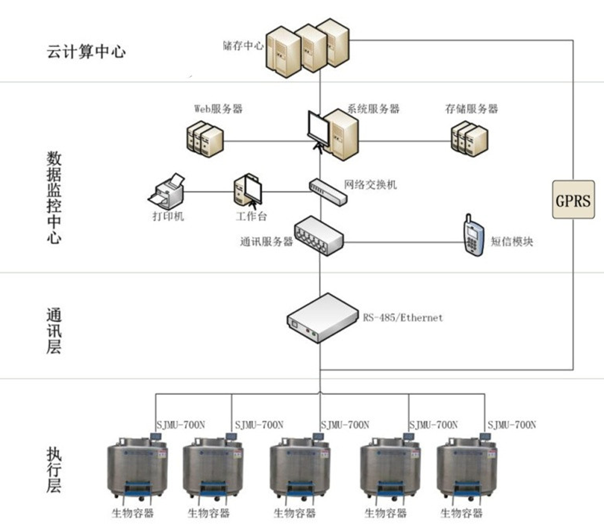

数据管理系统



数据管理系统主要特点:

  (1)核心关键数据保存不低于25年。

  (2)可方便接入其它类型数据监控系统。

  (3)多重数据安全保护系统。

  1、硬件:监控中心硬件由监控工作站、系统服务器、存储服务器、WEB服务器、路由器、打印机、在线式UPS、语音报警系统、短信报警系统、大屏幕液晶电视墙或电脑(可选)等组成。

  2、软件:系统软件由三大模块组成:

  1、液氮罐监控:实时采集低位、高位温度,检测液位高度;根据液位值和温度值自动开关进液电磁阀;发送报警信息。

  3、安全监控。配电监控:实时监控整个生物样本库液氮存储区域的供用电状况,确保任何电力故障在第一时间告知并做相应处理,确保对液氮罐自动化补液和故障报警。



班德液氮罐全系产品提供一年免费售后服务
五年真空质保。
