BD-1700 小型气相液氮罐内部结构

在气相色谱分析、实验室微量样本低温储存等精密场景中，小型气相液氮罐的稳定性与适配性直接影响实验数据的精准度。BD-1700 小型气相液氮罐作为专为气相应用场景量身打造的核心设备，其内部结构经过精准优化设计，既兼顾了小型设备的紧凑性，又保障了超低温储存的可靠性。深入了解其内部结构，不仅能帮助用户更科学地操作使用，更能直观感知其背后的匠心设计与技术优势。本文将全面拆解 BD-1700 小型气相液氮罐的内部结构，解析各部件的核心作用与设计亮点。

一、核心结构拆解：精密协同，筑牢低温储存根基

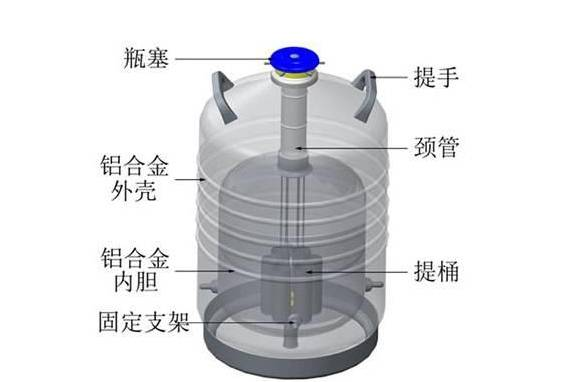

　　BD-1700 小型气相液氮罐采用“内胆-外胆-隔热层-安全调控系统-导流支撑结构”的经典五层核心架构，各层级精准适配，既满足小型设备的空间优化需求，又实现了-196℃超低温环境的稳定维持，完美匹配气相分析中样本储存的严苛要求。

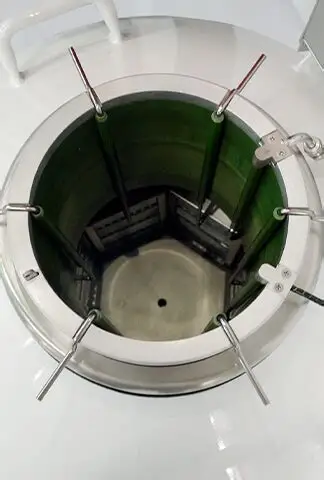

　　1. 内层核心：高精度内胆，适配气相样本储存需求内胆是直接接触液氮与储存样本的核心部件，BD-1700 内胆采用食品级 304 不锈钢一体冲压成型，材质符合 GB/T 3280 国家标准，具备优异的低温耐受性与抗腐蚀性。针对气相分析中样本量小、需精准控温的特点，内胆设计为圆柱形窄口结构，直径精准控制在 120mm，有效减少液氮挥发过程中的冷量流失;同时，内胆内壁经过镜面抛光处理，粗糙度≤0.8μm，不仅能避免样本残留附着，更能降低内壁与液氮之间的热辐射传递，进一步提升保温效果。此外，内胆底部采用弧形过渡设计，无死角结构便于清洁维护，避免杂质堆积污染样本，保障气相分析数据的准确性。

　　2. 外层防护：高强度外胆，兼顾防护与便携性外胆作为设备的“防护屏障”，承担着支撑内胆、隔绝外部环境的重要作用。BD-1700 外胆选用 6061-T6 高强度铝合金材质，经过阳极氧化处理，表面形成致密的氧化膜，具备优良的抗冲击性与抗锈蚀能力。考虑到实验室气相设备多为紧凑布局，外胆整体采用轻量化设计，壁厚精准控制在 3mm，在保障结构强度的前提下，将设备整体重量控制在 8.5kg 以内，便于移动摆放，适配实验室多样的布局需求。外胆与内胆之间通过高强度不锈钢支架固定连接，支架采用三角支撑结构，稳定性更强，能有效缓冲设备移动过程中的震动，避免内胆因晃动受损，保障设备在频繁使用中的结构稳定性。

　　3. 关键保障：高真空隔热层，低蒸发率的核心秘诀隔热层是小型液氮罐减少冷量流失、降低液氮蒸发率的关键，BD-1700 采用“高真空夹层+多层复合绝热材料”的双重隔热设计，这也是其区别于普通小型液氮罐的核心优势之一。内胆与外胆之间的夹层被抽至 10⁻³Pa 级高真空状态，最大限度减少空气热传导带来的冷量损耗;同时，夹层内填充多层铝箔-玻璃纤维复合绝热材料，该材料导热系数低至 0.0012W/(m·K)，能有效阻挡热辐射传递。为保障真空度的长期稳定，BD-1700 采用专用真空封口技术，配备高性能真空密封阀，能有效防止空气渗入夹层，使真空度可稳定维持 5 年以上。经实测，在标准环境温度 25℃下，BD-1700 静态液氮蒸发率≤0.2L/天，较普通小型液氮罐降低 30%以上，大幅减少液氮补充频率，降低实验运营成本。

　　4. 安全核心：智能调控系统，精准保障使用安全针对实验室使用场景的安全性要求，BD-1700 内置全套智能安全调控系统，涵盖压力监测、泄压保护、液位预警三大核心模块，全方位规避安全风险。压力监测模块采用高精度压力传感器，实时监测内胆压力，数据精准反馈至顶部压力表，正常工作压力范围清晰标注为 0.02-0.05MPa，便于用户直观查看;当压力超过 0.06MPa 阈值时，双重安全阀会自动启动泄压，主安全阀负责常规泄压，副安全阀作为备用保障，确保压力稳定可控。此外，系统配备内置液位传感器，当液氮液位低于安全阈值时，设备会自动发出声光报警，提醒用户及时补充液氮，避免因液位过低导致样本受损。所有安全部件均经过国家权威机构检测认证，材质选用耐低温不锈钢，确保在超低温环境下稳定运行，无失效风险。

　　5. 细节优化：导流与密封结构，适配气相设备协同使用为更好地适配气相色谱仪等设备的协同工作，BD-1700 在内部导流与密封结构上进行了针对性优化。罐口配备专用导流管，采用不锈钢材质一体成型，导流管内径精准控制在 15mm，能实现液氮的平稳输出，避免液氮飞溅;同时，罐口密封采用双层硅胶密封圈，密封圈材质经过低温改性处理，在-196℃环境下仍能保持良好的弹性，密封性能优异，有效减少氮气泄漏。此外，罐口与气相设备连接部位预留标准化接口，可直接适配主流品牌气相色谱仪的样本冷却模块，无需额外适配配件，安装便捷高效，大幅提升实验操作的便利性。

二、结构设计优势：精准匹配气相应用，彰显技术实力

　　BD-1700 小型气相液氮罐的内部结构设计，始终围绕气相分析的核心需求展开，相比普通小型液氮罐，具备三大核心优势：一是针对性更强，内胆、导流结构等均适配气相样本小批量、高精度储存的特点;二是保温性能更优，双重隔热设计大幅降低蒸发率，减少运营成本;三是安全性更高，全套智能安全调控系统，全方位保障实验室使用安全。这些结构设计上的优势，源于研发团队对气相应用场景的深度调研与技术积累，每一个部件的材质选择、尺寸设计都经过反复测试优化，最终实现了“小体积、高性能、高安全”的产品特性。

　　在实际应用中，BD-1700 小型气相液氮罐凭借其精密的内部结构，不仅能稳定维持超低温储存环境 ，保障气相分析样本的活性与稳定性，更能通过便捷的适配设计、低损耗的使用优势，为实验室提升工作效率、降低运营成本提供有力支撑。无论是高校科研实验室、第三方检测机构，还是企业研发中心的气相分析场景，BD-1700 都能凭借其结构优势，成为样本低温储存的可靠选择。

三、科学使用建议：依托结构特性，发挥最优性能

　　结合 BD-1700 内部结构特点，建议用户在使用过程中注意以下几点：一是避免剧烈碰撞，外胆虽具备抗冲击性，但剧烈震动可能影响内胆与支架的连接稳定性;二是定期检查密封与真空状态，若发现液氮蒸发率突然升高，需及时联系专业人员检修真空密封阀与隔热层;三是严格按照安全压力范围使用，避免违规操作导致压力失控;四是补充液氮时，借助罐口导流管平稳注入，避免液氮飞溅损伤设备或人员。遵循这些使用建议，能更好地保护设备内部结构，延长使用寿命，发挥设备的最优性能。
