型 号 | BD-6B |
参 数 |
不锈钢液氮罐的选型方法及用途分类
液氮罐容器产品,一般根据使用用途的广泛性、使用容积的多样性,定制形式和应用的复杂性,可广泛使用的是一类不锈钢液氮罐,大约有以下几种。

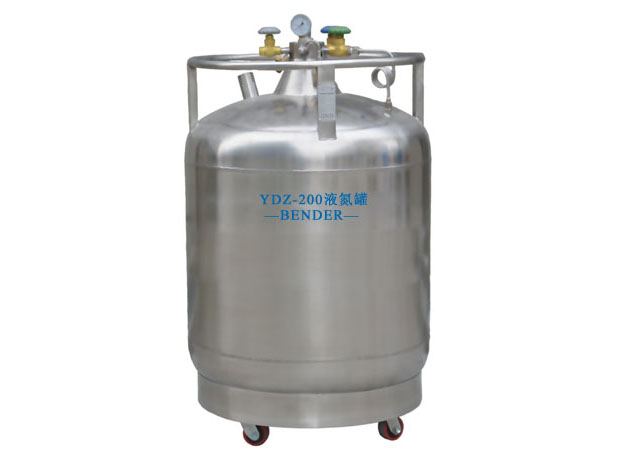

一 自增压液氮罐及杜瓦瓶
低压及中高压液氮罐和杜瓦瓶因其需要耐压力和液氮/氮气输出的使用用途,采用不锈钢制造罐体及整体结构部件,耐用及提高整体设备可靠性。如果配备其他液氮系统设备使用,便于安装、整合。这也是不锈钢液氮罐在自增压罐体及液氮系统上适用的主要原因之一。
产品图片

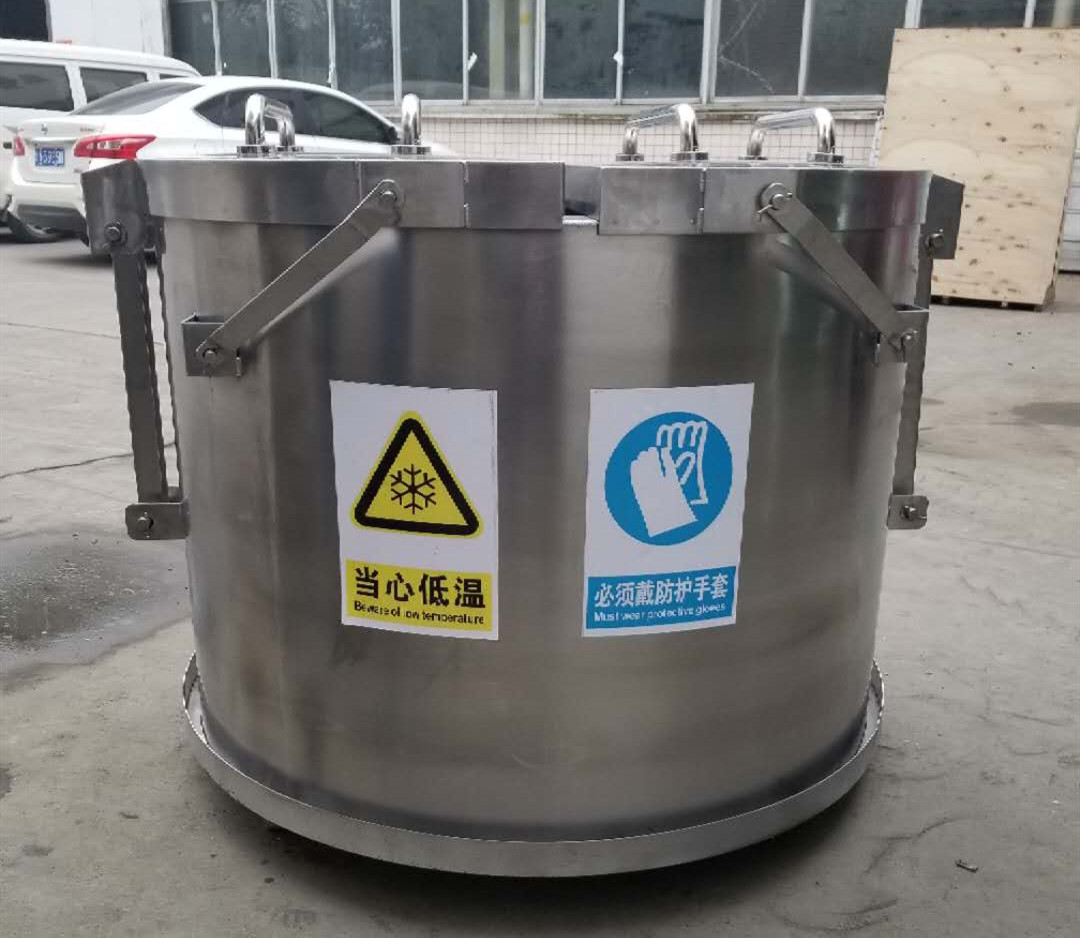

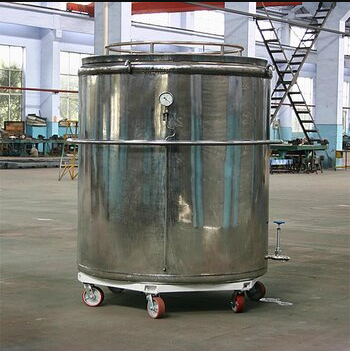

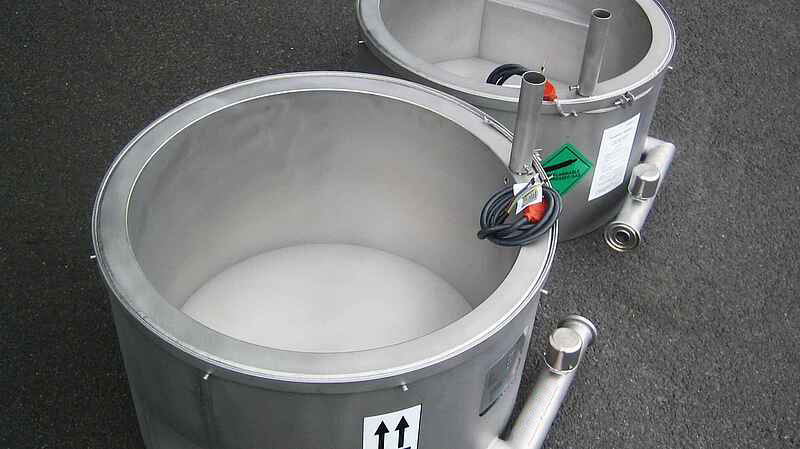

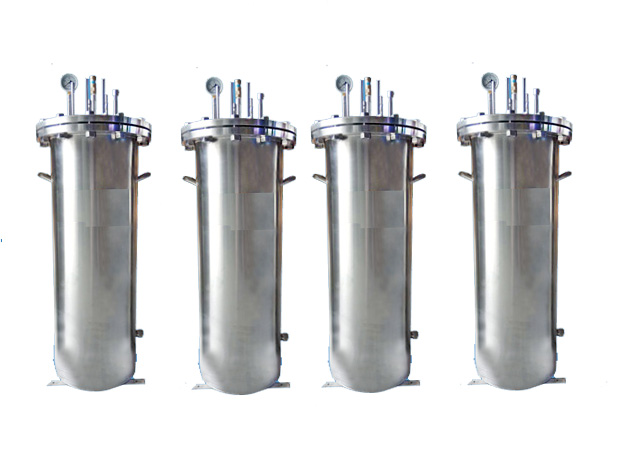

二 定制液氮罐体
定制液氮罐因客户需求的多样性,定制形式的复杂性,配套系统的广泛性,每套设备难以统一,故每套单独设备的定制都采用不锈钢液氮罐制作,便于结构部件的安装和调试,配套部件的安装也方便后续的维修维护。不锈钢液氮罐的耐用性也高于其他材质,其保温效果是目前常规使用最好的。外观的美观性,在不锈钢表面抛光打磨加工方面,现在已经做到比较完善的工艺。整体工艺能与配套自动化系统整合完善度高。所以,定制液氮罐大多采用不锈钢液氮罐是最合适的选择。
产品图片

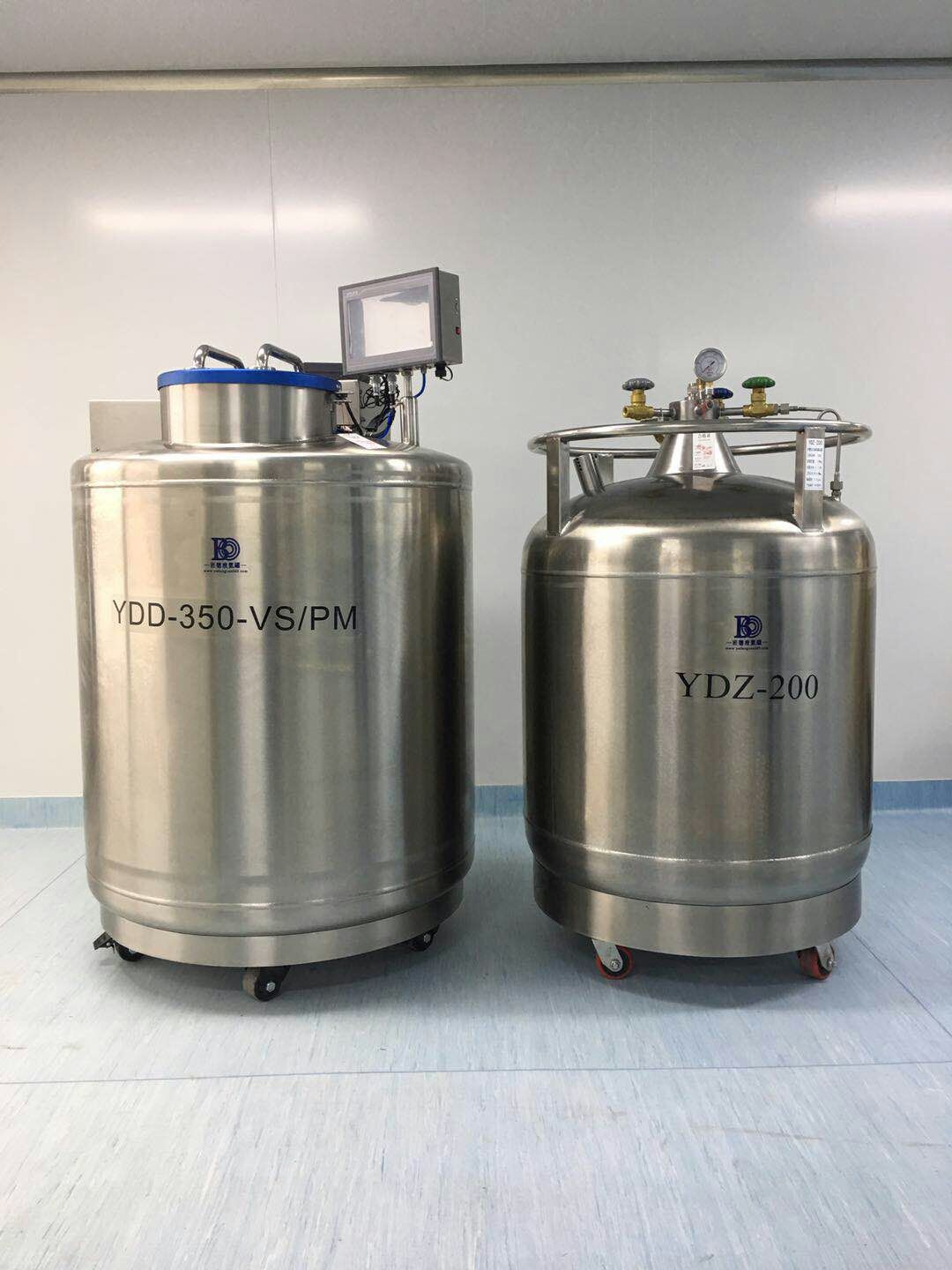

三气相液氮罐
气相液氮罐是大容量储存生物样本的储存型液氮罐,采用不锈钢材质制作,主要考虑其模块化工艺流程和内部储存的耐用性,因气相液氮罐内部需要大量储存样品及液氮,需要长时间大容量储存。承重性和内部样品架的安装也需要完全考虑进去。采用不锈钢液氮罐的可模块化整合模式,可以整体解决。完整定型后的所有型号的气相液氮罐内部容积和储存量内部固定化,可以根据模块化改变储存样品。而外观则采用不锈钢抛光打磨工艺,制作好的的外观和结构。底部脚轮和踏板的承重是只有不锈钢液氮罐能够做到的结构。
产品图片
班德气相液氮罐 样本库系列液氮罐技术参数表 |
|||||||||
型号 |
YDD-750 |
YDD-850 |
YDD-1600 |
||||||
罐体参数 |
|||||||||
托盘底部液氮量(L) |
80 |
135 |
300 |
||||||
样本储存空间容积(L) |
627 |
694 |
1270 |
||||||
罐体几何容积(L) |
818 |
959 |
1784 |
||||||
罐体有效容积(L) |
783 |
890 |
1660 |
||||||
罐体口径(mm) |
445 |
465 |
635 |
||||||
内部有效高度(mm) |
828 |
773 |
791 |
||||||
罐体外径(mm) |
1104 |
1190 |
1565 |
||||||
罐体总高(mm) |
1591 |
1559 |
1589 |
||||||
罐体空重(kg) |
372 |
441 |
914 |
||||||
罐体操作高度 |
1216 |
980 |
967 |
||||||
满载总重量(KG) |
1005 |
1160 |
2255 |
||||||
门宽要求≥mm |
1124 |
1210 |
1585 |
||||||
日蒸发率% |
1.25 |
0.85 |
0.75 |
||||||
电源电压 |
220VAC、24VDC |
220VAC、24VDC |
220VAC、24VDC |
||||||
2ml内旋式冻存管最大存储数量 |
|||||||||
1.2、1.8、2ml内旋式冻存管数量 |
36400 |
42900 |
76050 |
||||||
5×5方提桶数量 |
24 |
32 |
54 |
||||||
10×10方提桶数量 |
8 |
4 |
18 |
||||||
5×5盒子数量 |
112 |
52 |
234 |
||||||
10×10盒子数量 |
336 |
416 |
702 |
||||||
方提桶层数 |
14 |
13 |
13 |
||||||
5×5 2ml冻存盒尺寸 |
76*76*54 |
76*76*54 |
76*76*54 |
||||||
10×10 2ml冻存盒尺寸 |
134*134*54 |
134*134*54 |
134*134*54 |
||||||
5×5 2ml冻存架尺寸 |
82*84*56 |
82*84*56 |
82*84*56 |
||||||
10×10 2ml冻存架尺寸 |
142*144*56 |
142*144*56 |
142*144*56 |
||||||
血袋最大存储数量 |
|||||||||
血袋规格 |
总袋数 |
层数 |
血袋架数 |
总袋数 |
层数 |
血袋架数 |
总袋数 |
层数 |
血袋架数 |
25ml(791 OS/U) |
3168 |
8 |
396 |
3360 |
7 |
480 |
5502 |
7 |
786 |
50ml(4R9951) |
1888 |
8 |
236 |
2072 |
7 |
296 |
3402 |
7 |
486 |
200ml(DF-200) |
560 |
5 |
112 |
544 |
4 |
136 |
888 |
4 |
222 |
250ml(4R9953) |
920 |
5 |
184 |
944 |
4 |
236 |
1950 |
5 |
390 |
500ml(4R9955) |
680 |
5 |
136 |
640 |
4 |
160 |
1380 |
5 |
276 |
700ml(DF-700) |
272 |
4 |
68 |
320 |
4 |
80 |
528 |
4 |
132 |
